UG12.0建模---固定座连接柱

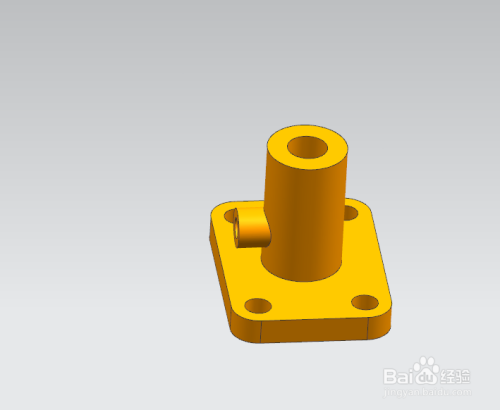

机械配件固定座连接柱，用到的知识点：长方体、凸台、圆柱、开孔等。
工具/原料
- UG12.0
方法/步骤
- 1
在建模模式下，创建立方体长宽高分别为：80、60、10；定位时将60宽分中定在坐标轴上，如图所示。让立方体宽的两端点对称于坐标原点。
- 2
在立方体的上面添加凸台，直径30高度为50；定位于立方体的中心位置。
- 3
在凸台的曲面上创建一与其垂直的圆柱，尺寸及定位如图所示。
- 4
对立方体四角进行倒圆角半径为10，以圆角的中心为定位点，开直径为10的四个孔。
- 5
利用圆心进行点的定位，对其它的面添加开孔。得到所要模型。
