教你一分钟学会怎么用工频耐压试验装置来打耐压
RTYD系列耐压试验装置是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。
本装置是“武汉锐拓普电力”根据国家最新电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
工具/原料
- l<br />海拔高度：≤1000m<br />l<br />环境温度：－5℃～＋40℃<br />l<br />最大日温差：≤25℃<br />l<br />空气相对湿度：≤90％（20℃）<br />l<br />耐地震能力: ≤8级<br />l<br />地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2<br />l<br />电源电压的波形为实际正弦波,波形畸变率<3%<br />l<br />设有一可靠接地点,接地电阻＜0.5Ω<br />l<br />安装地点:户内<br />
步骤/方法
- 1、成套试验装置系统原理简图：
图中：
K1：开关柜
TY：调压器（含在控制台内）
C1 C2：分压器
B1:试验变压器
R: 保护电阻
KZ：控制装置
- 2总体技术要求
l
额定输出容量：15kVA
l
额定输出电压：150kV
l
额定输出电流：0.1A
l
额定输入电压：0.38kV
l
短路阻抗：<6%
八、装置各单元技术要求、参数计算和选择
为了使试验变压器具有优良的性能，除了保证试验变压器具有良好的性能外，还应有完善的配套部件，如调压器、分压器、保护电阻和控制装置等。
8.1
DGC-15／0.38/0～0.42接触式调压器(安装在程控工频耐压系统里面)
l
型号： DGC –15／0.38/0～0.42
l
相数：单相.可移动柜式(內置接触器和电流互感器)
l
频率：50Hz
l
额定容量：15kVA
l
额定输入电压：0.38kV
l
额定输入电流：39.5A
l
额定输出电压：0～0.42kV
l
额定输出电流：35.7A
l
波形畸变率：≤3%
l
起始电压：≤2％
l
短路阻抗：≤8％
l
冷却方式：ONAN
l
调压方式:电动调压
l
运行时间：同变压器

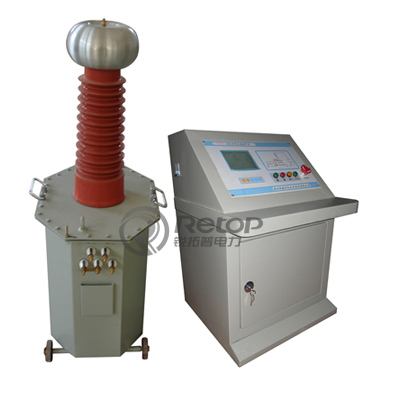

8.2 YD－15／150工频试验变压器
l
型号：YD－15／100
l
结构型式：绝缘外壳油浸自然冷，单台组成
l
相数：单相
l
频率： 50Hz
l
额定输入电压：0.38kV
l
额定输入电流：39.5A
l
额定输出电压：150kV
l
额定输出电流：0.1A
l
额定输出容量：15kVA
l
测量绕组电压比：1000：1
l
波形畸变率：≤3%
l
介质损耗因数：tanδ≤0.3%(90℃)
l
过压能力：在110％UH时间1min下过电压，不造成试验变压器任何绝缘损坏，此时波形畸变率≤5%. - 3一般结构要求
1.
试验变压器配有便于接线的均压球、均压罩。
2.
在低压绕组、测量绕组和高压绕组之间有静电屏蔽屏隔离。
3.
装有检查油样用的阀门。
4.
有可靠的接地螺栓，接地处有明显的接地符号或标明接地字样。
5.
配有防晕屏蔽罩等全部附件。有供起吊用的吊拌（环）。
6.
外表面涂漆保护
7.
保证正常运输后各部件相互位置不变，紧固件不松动。附件的布置及结构不妨碍吊装、运输及运输中紧固定位。
8.
变压器的均压装置采用铝板制作。END
注意事项
- l
产品外部接线端子有标志，标出相应绕组端标号，其标志牢固并防腐蚀。
l
产品有耐久而不易腐蚀的铭牌，其标志清晰耐久。
l
串级式变压器在最低级单台铭牌的一侧增设一个串级变压器的总铭牌
包装
产品附有全套的（包括组件、附件）安装使用说明书、产品合格证书、出厂例行试验记录、产品外形尺寸图、运输尺寸图、拆卸一览表、铭牌或铭牌标志图、备件表及装箱单。出厂资料妥善包装，防止受潮及损坏。
运输
在充满变压器油的情况下运输，运输过程中无严重振荡、颠簸及冲击现象，并保证所有附件不受损坏。
贮存
l
保证在运输和贮存期间能防止潮湿和雨淋。
l
试验变压器均压帽留有保护电阻连接点,可供保护电阻作90度旋转。
l
单节试验变压器使用时拆线和装配引线方便可靠
l
试验变压器的铁芯和外壳在相互连接到不受腐蚀的黄铜制成的接地端子上,并有不易脱落的接地标志符号。
